Vrlo lako. Plus više. Qube +
Sušenje izolacije može biti tako jednostavno!
Jednostavno postignite više. S lakoćom.
Uz Qube+, možete u potpunosti zamijeniti usporedivi MultiQube® toranj za sušenje izolacije sa samo jednim uređajem koji također generira 20% veću površinsku izvedbu i još uvijek je 50% lakši i 50% manji. Zato je transport od servisnog vozila do mjesta oštećenja 100% brži.
Instalacija s više uređaja sa složenim cijevima potpuno je eliminirana. Postavite, spojite, uključite - gotovo!
Daljnja tehnologija uređaja nije potrebna, sve je već integrirano u Qube+ spremno za povezivanje:
Snažni VX-5 turbinski intumescentni sušač, separator vode, 4-stupanjski sustav filtera i snažan prigušivač - kombinirani na ultrakompaktan način u robusnoj aluminijskoj konstrukciji koja se može slagati jedna na drugu, što vam daje znatno više prednosti od rješenja s više jedinica i u isto vrijeme znatno niže troškove.
Vaši zaposlenici će vam također biti zahvalni: 50% manje nošenja, dizanja, vuče, slaganja - 100% manje cijevi, ožičenja, vezivanja - 20% manje montaže!
Globalno jedinstveno integralno rješenje:
- VX-5 turbina
- Separator vode WA 4i
- HEPA-filterski modul
- Prigušivač NR 19
Sve instalirano spremno za spajanje - lagano, kompaktno i snažno - u jedinom svjetskom cjelovitom rješenju na tržištu!
Izuzetno svestran: Sve je uključeno u Qube+.
 |
 |
 |
 |
 |
 |
- Do 20% više pokrivenosti područja od usporedivog MultiQube® sustava
- Adaptronic kontrola snage za fleksibilno vakuumsko sušenje površine od 10 m² do 85 m²
- Najbrže moguće sušenje zahvaljujući globalno jedinstvenom automatskom sustavu HiDry za sve razine snage
- Jedan Qube+ zamjenjuje 4 uređaja: Separator vode, HEPA filter, prigušivač i puhala sa svim bočnim kanalima u klasama snage od 0,4 kW do 3 kW
- Fleksibilni filtarski sustav s HEPA filtarskim umetkom samo kada je to potrebno smanjuje troškove potrošnje
- Do 75% manji od konkurentskih rješenja
- Nosite, podižite, slagajte 50% manje
- 100% brže i jednostavnije za postavljanje bez dugotrajnih međucijeva
- DA-4 sučelje za daljinsko praćenje statusa sustava i napretka sušenja u stvarnom vremenu
- Višenamjenski zaslon Optiflow NT s prikazom statusa običnog teksta i osvjetljenjem u boji kontrole performansi
- Digitalni brojač radnih sati i potrošnje energije
- Integrirana toplinska zaštita za sprječavanje oštećenja opreme za sušenje, inventara i građevinske tkanine
- Noćni način rada šapatom
- Upravljačka ploča osjetljiva na dodir bez trošenja
 |
 |
 |
 |
 |
 |
Super kompaktan – plus izvrsne značajke: Qube +
50% manji od usporedive MultiQube® instalacije i do 75% manji od konkurentskih dizajna
Mali uzrok, velika posljedica: Zahvaljujući ultrakompaktnom dizajnu, korištenje Qube+ daje vam do 100% veću produktivnost rada i do 300% veću produktivnost skladišta.
Uz Qube+, svi "gubiči vremena na vježbanje" mogu se eliminirati jednim potezom - ovako ćete imati koristi od ekstremnog povećanja produktivnosti u svakodnevnom radu renovatora:
Rasporedite manje uređaja i "premjestite ih" po oštećenju, manje zahtjeva za skladištenjem, više opreme po obilasku u servisnom vozilu, brži utovar i istovar, brži transport od vozila do mjesta oštećenja, brža montaža, brža demontaža, manje potrebe za čišćenjem.
Zaključak je da možete višestruko povećati svoju radnu i skladišnu produktivnost korištenjem Qube+!
Dodirnite upravljačku ploču
Qube+ ima upravljačku ploču osjetljivu na dodir koja se ne troši s dodatnom zaštitom zaslona ➀ i stoga vam nudi praktično upravljanje dodirom prsta. Nema kontrola, nema trošenja. Lagani pritisak na odgovarajuću ikonu dovoljan je da konfigurirate svoj Qube+.
Uz tipke plus-minus ➀ za brzi odabir razine snage, upravljačka ploča također uključuje funkcije za ekstra tihi način rada ➄ i za prikaz radnih sati.
Višenamjenski zaslon Optiflow NT
Na višenamjenskom zaslonu Optiflow NT ➁ uređaja Qube+, ne samo da su trenutni radni status i volumenski protok lako čitljivi – čak iu mraku ili iz daljine – kao običan tekst, boja osvjetljenja zaslona također automatski prikazuje strukturnu učinkovitost vaše instalacije za sušenje.
Ako zrak za sušenje može idealno teći kroz izolacijski sloj, onda zeleno potvrđuje optimalan protok volumena, narančasto označava rubna područja, a s crvenim LED-om brzina protoka zraka nije dovoljna za područje, tako da je potrebna optimizacija strukture za brzo sušenje.
 |
 |
 |
funkcija zaključavanja tipki
Pomoću ove funkcije ➃ lako možete eliminirati rizik od neispravnog rada. Dok je aktivirana, tipkovnica je zaključana za slučajne upravljačke unose.
Noćni način rada šapatom
U načinu šaptanja ➄, Qube+ radi posebno tiho, a opet učinkovito. Kako bi se smanjila razina buke, snaga se ne smanjuje samo, već se regulira ponderiranjem optimiziranim za buku na optimum volumenskog protoka razine snage 2.
Nakon što se aktivira, Qube+ će raditi u načinu šaptanja deset sati, a zatim se automatski vraća na prethodno korištenu razinu snage.
Izuzetno praktičan za kupce kojima je privremeno potrebna maksimalno prigušena pozadinska buka.
 |
TTKwic način rada
Qube+ ima sve značajke odvajača vode kao i WA 4i, uključujući dvije TTKwic spojke za brzo otpuštanje za jednostavno spajanje odvodnje odvlaživača. Možete postaviti uređaj na način rada TTKwic putem upravljačke ploče tako da se kondenzat pouzdano ispumpava putem TTKwic spojnica za brzo otpuštanje čak i kada je Qube+ isključen. Motor je isključen u ovom načinu rada, ali je pumpa još uvijek aktivna.
DA-4 sučelje
Kao standard, Qube+ ima sučelje za razmjenu podataka s našom kontrolnom jedinicom za sušenje DA 4 Qube ➂ i odgovarajuću vezu Efidry senzora vlažnosti.
Povezivanje obiju jedinica omogućuje umrežavanje svih podataka uređaja, uključujući daljinsko praćenje statusa sustava i napretka sušenja u stvarnom vremenu.
Sukladno s MID i MessEG
Qube+ je opremljen mjeračem potrošnje energije usklađenim s MID standardom. Kako bi bila u skladu s propisima MessEG, servisna utičnica je također opremljena sa Trotec PlugSafe, tako da se može zatvoriti i zatvorena i sa spojenim utikačem.
 |
 |
Konstruiran da bude lak za uslugu
Uz integriranu servisnu utičnicu, na koju se jednostavno i brzo može spojiti kondenzatorski sušač ili upravljačka jedinica za sušenje, Qube+ također ima 50 mm navojni priključak za ispuštanje procesnog zraka.
To učinkovito smanjuje kritično zagrijavanje sobne temperature kako bi se održala vrijednost vaše opreme za sušenje (pogledajte "Zaštita ulaganja za vašu opremu za sušenje").

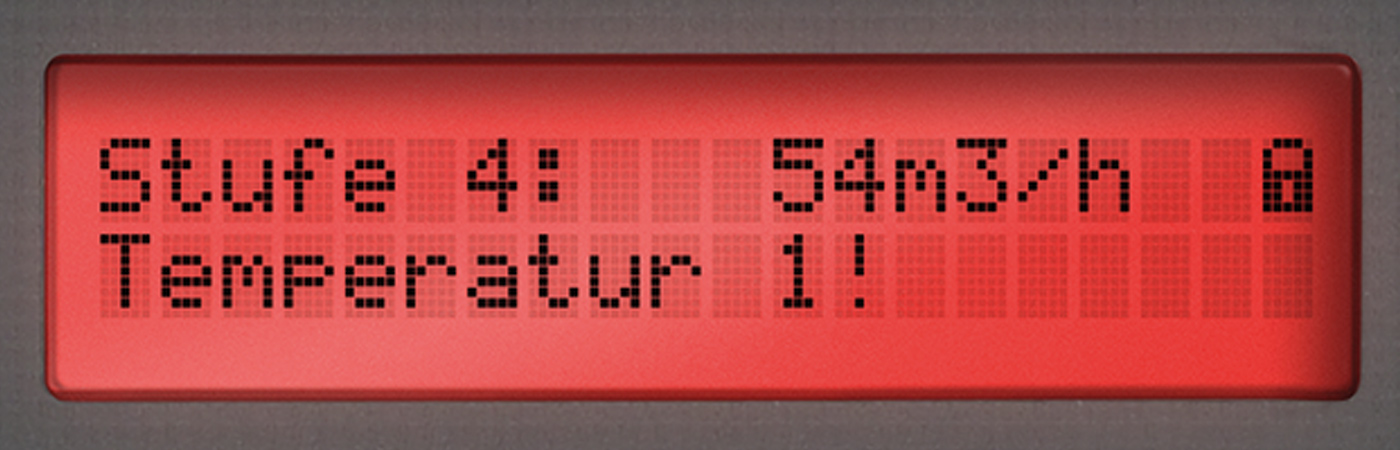

Funkcija toplinske zaštite temeljena na senzoru
Integrirani senzor prati unutarnju temperaturu zraka Qube+ i automatski je prebacuje s trenutne razine na razinu 1 prije nego što se unutar uređaja postignu destruktivni klimatski uvjeti > 45 °C, što bi moglo dovesti do opterećenja materijala i time skratiti radni vijek Qube+.
Temperatura će se nastaviti pratiti i ako temperatura padne, Qube+ će se automatski vratiti na normalan rad d. Međutim, ako razina temperature ostane kritična predugo, uređaj će se potpuno isključiti kako bi se zaštitio.
Više informacija o temi "zaštita ulaganja u vašu opremu za sušenje" možete pronaći ovdje...
Fleksibilni sustav filtera
Za sve primjene koje zahtijevaju HEPA filtraciju, prihvatna čahura G4 filtarske čahure može se brzo i jednostavno zamijeniti HEPA filtarskim modulom u kombinaciji s F8 predfilterskom čahurom.
Bilo da mijenjate filter ili čistite, dizajn Qube+ koji je jednostavan za održavanje omogućuje vam brz i siguran rad.

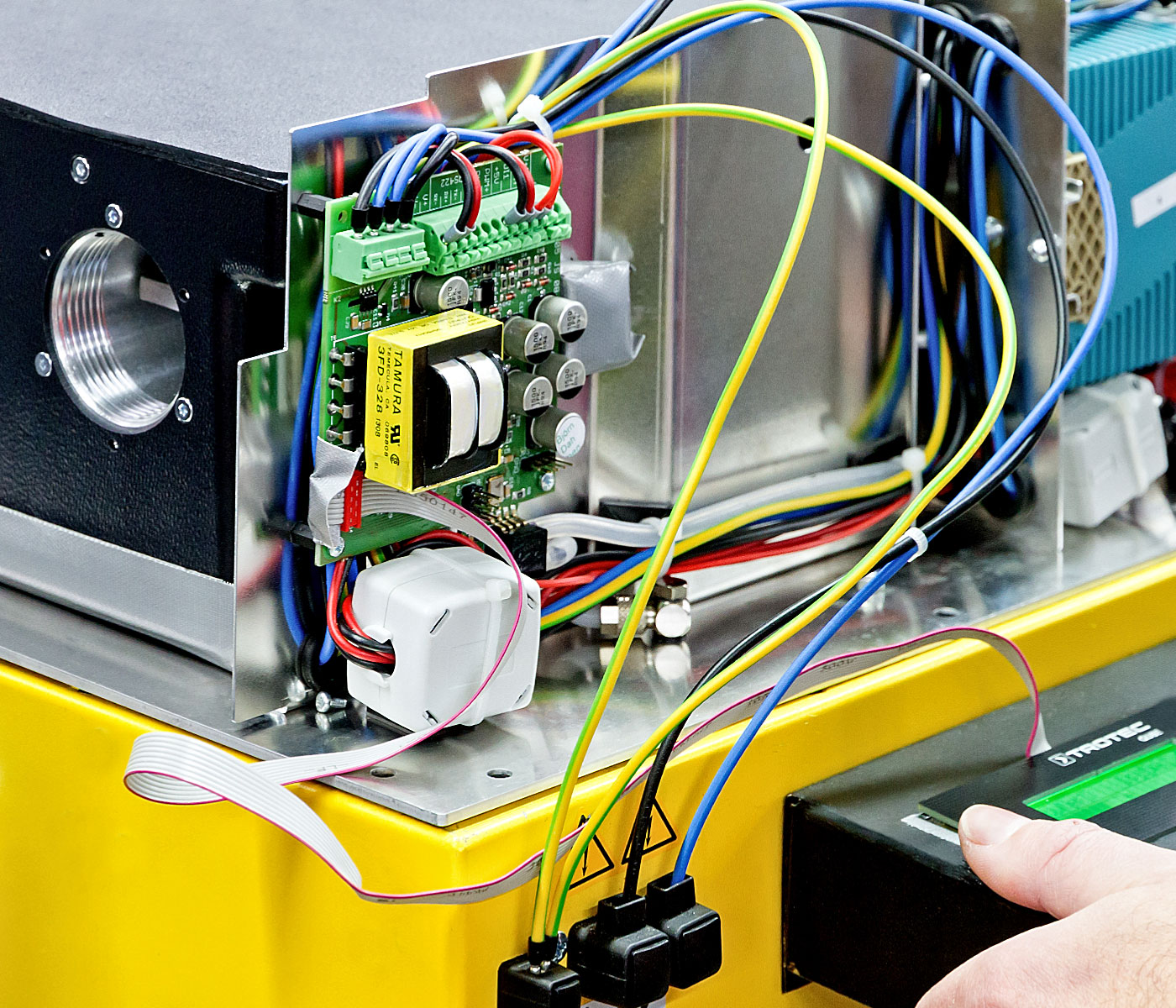

Turbo motor, priključak za napajanje i bitne električne komponente smještene su u poklopcu motora, koji se može skinuti u tren oka zahvaljujući tehnologiji brzootpuštajućih zatvarača.
Nakon skidanja poklopca, donji dio Qube+ je potpuno bez struje jer nema kabelskih spojeva s poklopca motora. To vam omogućuje da odmah počnete s čišćenjem bez dodatnih sigurnosnih mjera.
Konstrukcija koja se može složiti s teleskopskom ručkom za guranje
Teleskopska ručka za guranje podesiva po visini može se uvući i izvući pritiskom na gumb. Na taj se način visina ručke može prilagoditi korisniku i uvući za pohranu koja štedi prostor.
Poklopac motora također je opremljen ručkom za nošenje i praktičnim držačem kabela. Dva udubljenja za slaganje u poklopcu osiguravaju da složeni uređaji sigurno stoje tijekom transporta ili skladištenja.
Jedan uređaj za potpuno sušenje izolacije – Qube+
Potrošnja energije optimizirana za performanse
Za razliku od konvencionalnih kompresorskih turbina s bočnim kanalom, turbo motor Qube+ uvijek ima linearnu izravnu korelaciju između performansi i potrošnje energije:
Ako se snaga smanji ili povratni tlak padne, tada se smanjuje i potrošnja energije. Osim toga, kontrola kapaciteta nije orijentirana na otpor, već je prilagođena potrebnom volumenskom protoku.
Zahvaljujući ovoj tehnologiji, Qube+ radi izuzetno energetski učinkovito u usporedbi s bočnim kanalnim puhalima i, posebno u završnoj fazi sušenja, praktički po energetski štedljivoj Eko tarifi.
Turbo motor s adaptonički kontroliranom snagom
Četverostupanjski podesivi turbo motor Qube+ postiže do 20.000 okretaja u minuti i jamči maksimalnu učinkovitost na svakoj razini snage, jer se zahvaljujući integriranoj HiDry automatici konstantno bilježi trenutni volumenski protok u m³/h i Qube+ se automatski regulira na optimalni protok zraka.
Dovoljan je samo jedan pritisak gumba da se Qube+ prebaci u višu klasu performansi ili, ako je potrebno, u dodatni šapatni način rada.
HiDry automatski
Uvijek najučinkovitija izvedba sušenja potpuno automatski
Snaga motora proizvedena preko potrebe neće ubrzati dehidraciju, ali će povećati trošenje i potrošnju energije.
Odlučujući čimbenik uspjeha za ubrzani napredak sušenja nije snaga motora, već konstantno visok protok zraka u zonama izolacijskog sloja koje treba sušiti.
Zato je Qube+ opremljen inovativnim automatskim sustavom upravljanja HiDry, koji ne prilagođava performanse ovisno o otporu, već na temelju protoka volumena i na taj način automatski jamči najučinkovitije performanse na svakoj razini za svaku postavku sušenja.
Slično "tempomatu" u automobilu, automatski sustav HiDry podržan senzorima kontinuirano i dinamički regulira performanse volumnog protoka Qube+ do unaprijed podešenog optimuma dotične razine performansi. Dok je na početku procesa sušenja, s još uvijek relativno visokim otporom, potrebna veća snaga motora za održavanje protoka volumena, potrebna snaga kontinuirano pada kako sušenje napreduje.
HiDry automatika osigurava da turbo motor Qube+ nikada ne stvara više snage nego što je potrebno za održavanje optimalnog protoka volumena tijekom cijelog perioda sušenja.
Rezultat: Najbrže moguće sušenje uz minimalnu potrošnju energije!
Uvijek onoliko snage koliko vam je potrebno:
- Razina izvedbe 1: Idealno za ekonomično sušenje malih površina. U ovoj fazi, Qube+ radi jednako kao puhalo bočnog kanala od 0,4 kW, ali koristi 70% manje električne energije!
- Razina izvedbe 2: Odgovara učinku puhala bočnog kanala od 0,8 kW.
- Razina izvedbe 3: Qube+ je otprilike 10% snažniji od puhala s bočnim kanalom od 1,1 do 1,3 kW.
- Razina izvedbe 4: Odgovara 160% snage puhala s bočnim kanalom od 1,1 kW do 1,3 kW i 95% snage puhala s bočnim kanalom od 3 kW.
Zaštita ulaganja za vašu opremu za sušenje
Oštećenje vode od sušenja preko 35 stupnjeva smanjuje radni vijek sušilice na manje od 35%
Ovim jednostavnim "pravilom 35" možete značajno produžiti životni vijek svoje opreme za sušenje na najjednostavniji način!
Ekstremno visoka vlažnost u kombinaciji s vrlo visokim temperaturama posebno brzo gura rashladne sušače u njihov crveni raspon performansi.
No, ovdje nije riječ o kvaliteti komponenti, već o čistoj fizici koja vrijedi za sve rashladne sušilice na tržištu, bez obzira na proizvođača.
Dok većina profesionalnih kondenzacijskih sušilica pri umjerenoj vlažnosti oko 70% r.h. i dalje može raditi do 35 °C bez ikakvih problema, vrlo visoka vlažnost u kombinaciji s visokom sobnom temperaturom znači da vlažan sobni zrak sadrži znatno više energije, koja se također mora "obraditi" putem rashladnog kruga.
Kao rezultat toga, tlak rashladnog sredstva u sustavu se neizmjerno povećava, što dovodi do destruktivnog opterećenja kompresora.
Odvlaživači će u početku nastaviti raditi, ali znatno iznad svoje granice "duboko u tamnocrvenom području", što rezultira iznimno skraćenim preostalim vijekom trajanja.
Ipak, po našem mišljenju, nema načina zaobići korištenje kondenzacijskih sušača za sanaciju oštećenja od vode - adsorpcijski odvlaživači ovdje troše znatno više energije s istim učinkom sušenja i stoga nisu razumna alternativa, posebno s ekonomskog gledišta.
Stoga vam za praksu dajemo sljedeću preporuku zaštite vrijednosti:
Lako možete produžiti životni vijek vaših rashladnih sušilica godinama ako uvijek pazite da sobna temperatura ostane znatno ispod 35 °C kada sušite štetu od vode!
Najlakši način da to učinite je ispuštanje toplog procesnog zraka izravno iz prostorije pomoću crijeva od 50 mm preko spojnog dijela integriranog na Qube+.
Ako odvodnja nije moguća, sustav za sušenje izolacijskog sloja također se može postaviti izvan prostorije koja se suši i crijevom koristiti PlanoPro mlaznice za vrata s prorezima.
Uostalom, procesni zrak iz sušača izolacijskog sloja uvelike je odgovoran za zagrijavanje sobne temperature – bez obzira na model ili proizvođača. Qube+ stoga ima funkciju toplinske zaštite podržanu senzorom, koja prebacuje uređaj na razinu 1 ako postoji opasnost od pregrijavanja, a zatim se - ovisno o temperaturnom profilu - prebacuje natrag na normalan rad ili stanje isključeno uz nadzor senzora.
Ova zaštita ne samo da značajno produžuje vijek trajanja izolacijskog sušila i odvlaživača zraka, već i sprječava vaše kupce od toplinskih oštećenja materijala u sobi i građevinske tkanine.
U svakom slučaju, kada su temperature previsoke, transport vlage u građevinskim materijalima odvija se samo putem difuzije umjesto kapilarno – učinkovito isušivanje se više ne događa na temperaturama iznad 45 °C.
Uključeni dodaci i potrošni materijal:
- Podna filtarska podloga za odvajanje vode, 1 komad
- G4 navlaka filtera, 1 komad
- F7-Z-Line filter za filtriranje usisnog zraka za hlađenje motora, 1 kom
- Priključak za crijevo od 50 mm za odvod procesnog zraka, 1 kom
- Crijevo za odvod vode, dužine 5 m, ø 12 mm
Savjet za pribor: Akustična napa za sve vremenske uvjete
- Smanjenje buke do 5 dB(A) i dodatna modulacija visokih frekvencija u niskofrekventnim područjima koja se percipiraju kao tiša
- Lako periv i vodootporan materijal
- Idealan za kontinuirani rad u stambenim okruženjima
- Idealno za vanjsku ugradnju, na primjer za sušenje ravnih krovova
- Brzo postavljanje i pristup zahvaljujući sustavu dvostrukog patentnog zatvarača
- Otvori za usisni i ispušni zrak osiguravaju optimalno hlađenje motora bez pritiska nakupljanja topline
- Također za korištenje Qube+ s priključenim DA 4 Qubeom
Dodatni pribor i potrošni materijal:
- HEPA filtarski modul, H13 filtar čestica prema DIN EN 1822-1, stupanj razdvajanja > 99,97% / 0,3 µm, uklj. F8 rukav predfiltera (DIN EN 779)
- F8 rukavac filtera, klasa filtera 8 (DIN EN 779)
- DA priključni kabel za prijenos podataka na DA 4
- 38 mm spojni dio
Naručite izravno: Prikladan zaštitni poklopac, može se koristiti i u hrpama. Idealno za zaštitu od prljavštine u skladištu i za transport bez ogrebotina.
- Schutzhaube
Tehničke specifikacije
| Tehničke specifikacije | ||
|---|---|---|
| Općenito | ||
| broj predmeta | 1560000055. | |
| pogodan za površine do (negativnog tlaka) | ||
| Razina 1 [m²] | 25. | |
| Razina 2 [m²] | 50. | |
| Razina 3 [m²] | 85. | |
| max negativni tlak | ||
| mbar | 220. | |
| Količina zraka (slobodno ispuhuje) | ||
| Maks. volumen zraka koji slobodno ispuhuje [m³/h] | 250. | |
| Izvedba brzine protoka HiDry (usis) | ||
| Razina načina rada šapta [m³/h] | 90. | |
| Razina 1 [m³ / h] | 90. | |
| Razina 2 [m³ / h] | 140. | |
| Razina 3 [m³ / h] | 160. | |
| Razina načina pojačanja [m³/h] | 180. | |
| snaga motora | ||
| Min. stupanj [kW] | 0,2. | |
| Maks. stupanj [KW] | 1,2. | |
| Zvučne vrijednosti | ||
| Razina min. - udaljenost 3 m [dB (A)] | 48. | |
| Maks. Razina - udaljenost 3 m [dB (A)] | 62. | |
| kontejner za sakupljanje | ||
| volumen [l] | 10. | |
| Električne vrijednosti | ||
| priključak za struju | 230 V, 50 Hz | |
| Nominalna potrošnja struje [A] | 6,7. | |
| preporučena zaštita [A] | 16. | |
| Elektroanschluss | ||
| priključni utikač | CEE 7/7 | |
| Kupi sada | 3,5. | |
| dimenzija | ||
| duljina | 490. | |
| širina (bez pakovanja) [mm] | 500. | |
| Visina (bez pakiranja) [mm] | 735. | |
| Težina | ||
| (bez pakiranja) [kg] | 25,2. | |
| Oprema, značajke i funkcije | ||
|---|---|---|
| mobilnost | ||
| Ručka za nošenje / transport | ||
| koji se može složiti | ||
| mogućnost kotrljanja | ||
| Verzija kolica | ||
| veze | ||
| Sušenje izolacijskog sloja spojeva crijeva | 3 x Ø38 mm | |
| TTKwic brzi priključci odvlaživača [x] | 2. | |
| priključak za otpadnu vodu | ||
| 50 mm priključak za ispuštanje procesnog zraka | ||
| servisna utičnica | ||
| prikaz i rad | ||
| Brojilo električne energije - da | digitalni | |
| NT višenamjenski zaslon | ||
| Prikaz stanja običnog teksta | ||
| indikator kontrole snage | ||
| Dodirnite upravljačku ploču | ||
| digitalni mjerač sati | ||
| odvod zaostale vode | ||
| kontrola i praćenje | ||
| DA-4 sučelje | ||
| Priključak senzora vlažnosti Efidry | ||
| Senzor preljeva s automatskim isključivanjem | ||
| standardna oprema | ||
| Pregradna ploča za grubo filtriranje | ||
| Odmagljivač od nehrđajućeg čelika za odvajanje vode i finu filtraciju | ||
| Držač kabela s fiksirajućim konektorom | ||
| pričvršćivači za brzo otpuštanje za održavanje | ||
