Komercijalni klima uređaj PT 4500 S
Kompaktni split sustav klimatizacije s priključnom linijom bez rashladnog sredstva
Mobilno hlađenje za profesionalce
Jednako kompaktna i snažna klima uređaj PT 4500 S u podijeljenom dizajnu strogo je razvijena za visoke zahtjeve za brzim i ekonomičnim hlađenjem na mjestima koja se često mijenjaju.
Jednom postavljen na mjestu, PT 4500 S spreman je za upotrebu u nekoliko minuta. Sve što je potrebno za napajanje je utičnica od 230 V, a povezivanje s vanjskim izmjenjivačem topline vrši se u kratkom vremenu zahvaljujući kompletu spojeva s brzim spojnicama. U priključnom vodu cirkulira samo voda dodana glikolom, tako da kada se PT 4500 S priključi i odvoji, nikad neće doći do gubitka rashladnog sredstva.
Kombinacijom nekoliko setova spojeva, udaljenost povezivanja može se po potrebi povećati i do 30 metara, tako da se čak i udaljene sobe i sobe bez prozora mogu hladiti.
Konstrukcija prati funkciju - dosljedno do najmanjih detalja
Robusna konstrukcija PT 4500 S s otpornim pločama izrađenim od pocinčanog čelika i dodatnim prašnim premazom osigurava visoku otpornost na vremenske utjecaje i agresivno okruženje.
Opremljen čvrstim kotačima i izuzetno tankim dizajnom, ovaj klima uređaj može se lako transportirati i njime upravljati u najužem prostoru - PT 4500 S stane na sva vrata i u svako dizalo. Zahvaljujući posebno ojačanom kućištu, rashladna jedinica se također lako može prevoziti dizalicom pomoću dodatnih krakova. Dvije integrirane pramčane ručke također štite prednju ploču od oštećenja od udarca i istovremeno olakšavaju rukovanje.
Moćna tehnologija hlađenja za kontinuirani rad
Brojna detaljna rješenja dokumentiraju čvrstoću i kvalitetu ove profesionalne klima jedinice. Na primjer, ugrađeni su izuzetno robusni izmjenjivači topline od aluminijskih rebara s bakrenim cijevima s debelim stijenkama, a rotacijski kompresor također je postavljen na prigušivače vibracija radi maksimalnog vijeka trajanja.
Snažni centrifugalni ventilator s radijalnim protokom za cirkulaciju zraka velike zapremine, zajedno s podesivom izlaznom rešetkom, osigurava homogeno hlađenje čak i u velikim prostorijama. Zahvaljujući mikroprocesorskim ciklusima odmrzavanja vrućim plinovima, kao i unaprijed odabranoj razini puhala i ciljanoj temperaturi, može se postići optimalna sobna temperatura za svaki zahtjev za hlađenjem - čak i do 10 ° C, ovisno o radnim uvjetima.
Njegov robustan i kompaktan dizajn te visoke performanse PT 4500 S čine ovaj klima uređaj prvim izborom za širok spektar rashladnih aplikacija - s opcionalno dostupnim nastavkom i kao spot hladnjak.
Moguće namjene:
- Hitno hlađenje
- Sajmovi i izložbe
- Laboratoriji
- Uredi i trgovine
- Šatori za šetnju
- Privremeni smještaj
- Skladišne i proizvodne prostorije
- IT sobe, mjerni i kontrolni centri
- gastronomija
- Hlađenje u vrhuncu
Praktični detalji za brzu upotrebu u okruženjima koja se često mijenjaju
 |
 |
 |
 |
 |
 |
Brzo povezivanje zahvaljujući krugu vodenog hlađenja s brzo otpuštajućim zatvaračem
Instalirajte spojne vodove fleksibilno i jednostavno pomoću ekspresne metode - ova plus točka je nenadmašna praktična prednost:
Klima uređaji serije PT imaju dva odvojena rashladna kruga. Dok je krug rashladnog sredstva sobne jedinice hermetički zatvoren, između rashladne jedinice i vanjskog izmjenjivača topline instaliran je drugi krug za hlađenje kondenzatora i odvođenje topline pomoću priključnog seta, u kojem cirkulira samo voda s malim udjelom glikola kao rashladni medij, zbog čega se koristi kada su uređaji pravilno spojeni i odvojeni, ne dolazi do gubitka rashladnog sredstva.
Za brzu ugradnju vodovodnih i energetskih vodova između klima uređaja i izmjenjivača topline, priključni setovi ovih klimatizacijskih sustava opremljeni su visokokvalitetnim spojnicama za brzo otpuštanje, tako da su još dulji priključci do udaljenosti od 30 metara mogu se postaviti brzo, jednostavno i čisto - idealno za ured, poslužiteljske i proizvodne prostorije, kontrolne centre ili studije, gdje obično nema mogućnosti neposredne blizine odvođenja topline.
Plano PT čak otvara instalacijske rute koje su prethodno bile blokirane
PlanoPT, koji je dostupan samo od Troteca, omogućuje postavljanje PT priključnih vodova ispod svih uobičajenih unutarnjih i vanjskih vrata. Na taj način, s patentiranim PlanoPT-om, prostorije koje nemaju tradicionalni pristup instalaciji također mogu biti opremljene rashladnim jedinicama. Saznajte više o prednostima PlanoPT-a tvrtke Trotec ...
Brza instalacija s PT setovima
 |
Izborni prolaz ispod vrata s PlanoPT-om
 |
Split konstrukcija - paket hlađenja
Unutarnja jedinica PT 4500 S sadrži snažni sustav hladnog kompresije s hermetičkim krugom rashladnog sredstva. Ondje se usisani sobni zrak hladi do odabrane zadane temperature, a zatim pušta natrag u prostoriju kao hladni zrak preko visokotlačnog radijalnog ventilatora. Kao dodatna prednost, način cirkulirajućeg zraka PT 4500 S osigurava da se ne koristi zrak u zatvorenom niti stvara negativni tlak.
U procesu hladnog stvaranja, toplina se također stvara zbog procesa. Kako se to ne bi vratilo u zrak prostorije, procesna toplina koja se generira u kondenzatoru preusmjerava se na vanjski izmjenjivač topline u zasebnom sustavu putem rashladnog medija koji tamo cirkulira pomoću pumpe.
Veza između unutarnje jedinice i izmjenjivača topline postavljenog vani može se vrlo brzo uspostaviti pomoću PT priključnih setova. Imaju brzo otpuštajuće spojnice i omogućuju ukupnu udaljenost ugradnje do 30 metara između unutarnje i vanjske jedinice.
Jedini rashladni medij koji cirkulira u spojnim vodovima je voda s malim udjelom glikola, zbog čega nema gubitka rashladnog sredstva kada su uređaji pravilno povezani i odspojeni.
U vanjskoj jedinici rashladni medij zatim teče kroz izmjenjivač topline velike površine, kroz koji se usisani okolišni zrak upuhuje kako bi upio toplinu. Konačno, rashladni medij s smanjenom temperaturom teče natrag do unutarnje jedinice preko priključnog voda, gdje ponovno apsorbira toplinu.

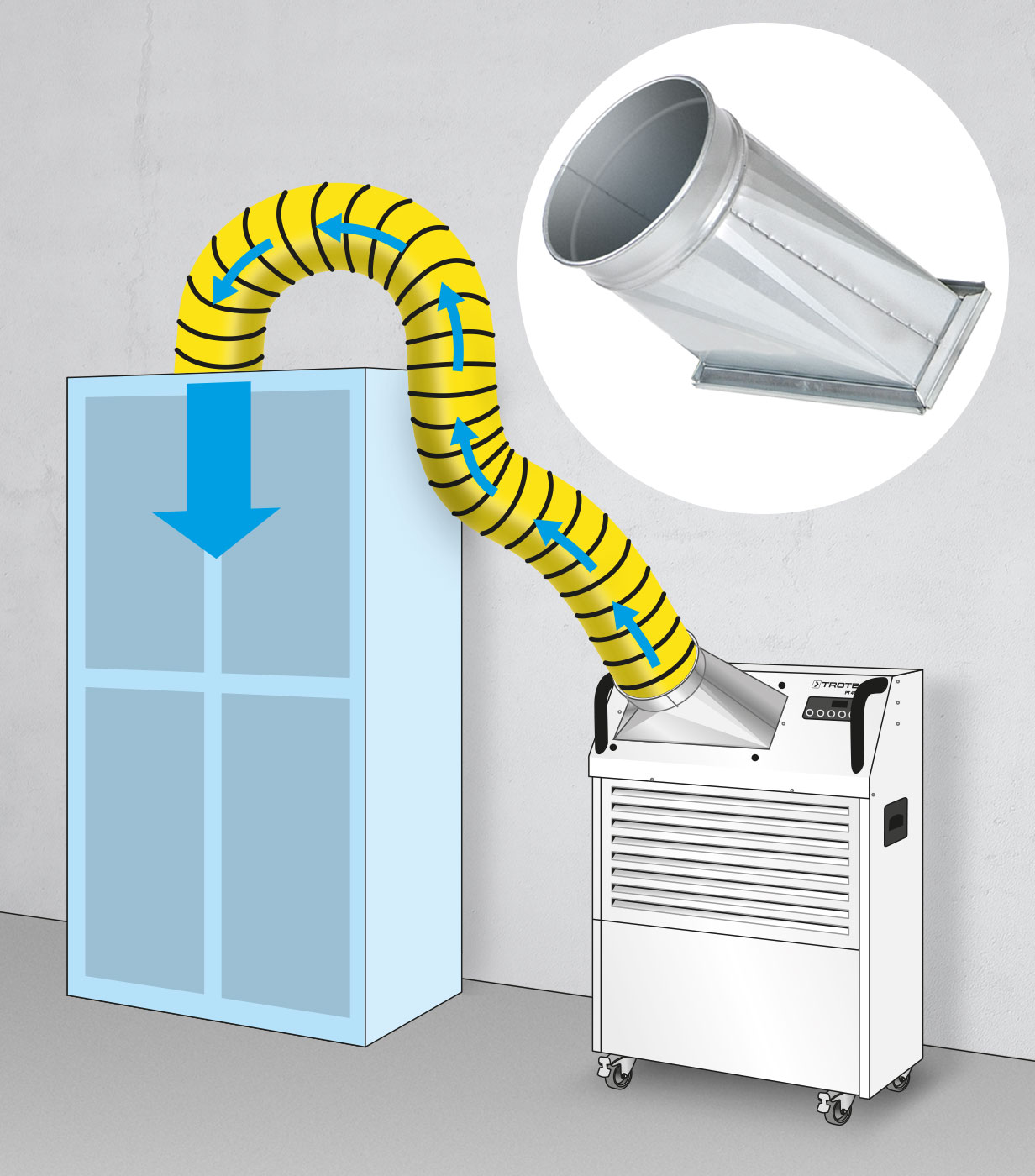

Opcija točkovnog hlađenja
Kada je riječ o dijelovima rashladnog sustava, često nije toliko bitno jednoliko smanjenje ukupne temperature zraka u sobi, već ciljano hlađenje posebnih komponenata koje generiraju puno topline, na primjer.
Tipična primjena su podatkovni centri ili SMT strojevi, čiji postojeći sustavi u vrućim mjesecima više ne mogu pouzdano jamčiti odgovarajuće hlađenje.
Ako je potrebno, PT 4500 S može se koristiti i kao spot hladnjak za takve primjene. Korištenjem opcionalno dostupnog dodatka za hlađenje, stvoreni protok rashladnog zraka može se povezati i usmjeriti izravno na mjesto koje se hladi pomoću priključenog crijeva za transport zraka.
Koliko rashladnog kapaciteta trebaju vaši prostori?
Za poslovne prostore, ordinacije, urede ili skladišta možete koristiti sljedeće vrijednosti za brzo i grubo određivanje potrebnog rashladnog kapaciteta:
- 30 W po kubičnom metru za idealan poslovni prostor prema standardu pasivne kuće, normalne površine prozora i koristi ga malo ljudi
- 10 W po kubičnom metru uz lošiju izolaciju
- Dodatno 10 vata po kubičnom metru ako je u sobi više od 3 osobe
- Dodatnih 10 vata po kubiku s natprosječnom površinom prozora
- 10 vata po kubičnom metru dodatno za prozore / vanjske zidove okrenute prema jugu
- 50 vata po kubiku za sobe u potkrovlju.
Naročito u slučaju tavanskih prostorija u starim zgradama, određivanje potrebnog rashladnog kapaciteta i dalje je teško zbog nedostatka detaljnih znanja o toplinskoj izolaciji krova. Da biste bili na sigurnoj strani, tada biste trebali izračunati s 60 vata po kubičnom metru, a još više s loše izoliranim krovovima i mnogim krovnim prozorima. - 55 vata po kubičnom metru za upotrebu klima uređaja u građevinskim spremnicima
Izračun internetskog kapaciteta
Za pojedinačni proračun opterećenja hlađenja moraju se uzeti u obzir ne samo prostorne specifikacije već i ponašanje pri korištenju i druga toplinska opterećenja. Stoga jednostavno upotrijebite naš internetski kalkulator za detaljan izračun..
Velika fleksibilnost upotrebe čak i pri višim temperaturama okoline
Neprocjenjiva praktična prednost za iznajmljivače
Čak i ako temperatura okoline prelazi standardni radni opseg, koncept varijabilnog izmjenjivača topline serije PT nudi vam fleksibilne mogućnosti podešavanja!
1 stepen:
HEX nadogradnja - proširenje radnog područja jednostavnom promjenom izmjenjivača topline
Umjesto standardnog izmjenjivača topline, klima uređaj PT 4500 S također se može fleksibilno kombinirati sa snažnijim izmjenjivačem topline PT S + klima uređaja PT 15000 S, ako je potrebno.
Na ovaj se način ovaj klima uređaj može bez problema koristiti u usporedbi sa standardnom verzijom čak i pri 3 ° C višoj temperaturi okoline, što nudi odlučujuće rezerve kada je važno!
2 stepen:
Dupleks hlađenje s DualHex spojnicom - idealno za ekstremne temperature okoline
Dupleks hlađenje možete lako iskoristiti instaliranjem dva izmjenjivača topline u seriju na jednu spojnu liniju pomoću DualHex spojnice.
Duplex hlađenje omogućuje ΔT povećanje gornje granične vrijednosti radnog područja za 7 ° C.
Ovom tehnologijom, klima uređaj PT 4500 S može se koristiti i u okruženjima do 42 ° C - ili uređaj ne radi pri punom opterećenju na nižim temperaturama.
Za opcijski dupleksni postupak hlađenja potreban je dodatni izmjenjivač topline uz DualHex spojku.
Sve klima jedinice iz serije PT u izravnoj usporedbi:
Kako biste mogli pronaći točno onu PT jedinicu klima uređaja koja odgovara vašim potrebama, ovdje imate priliku da međusobno jasno usporedite sve klima jedinice PT serije tvrtke Trotec.
Modeli koje ne želite uključiti u usporedbu mogu se jednostavno kliknuti.
Prednosti iz prakse:
- Razvoj, dizajn, proizvodnja: 100 % Trotec
- Robusna konstrukcija, posebno dizajnirana za mobilni najam
- Brzo hlađenje čak i velikih prostorija
- Jednostavna instalacija bez specijalne tvrtke - spremna za upotrebu u roku od nekoliko minuta
- Odvođenje topline bez rashladnog sredstva iz unutarnje jedinice na izmjenjivač topline
- Jedinica za odmrzavanje kontrolirana vrućim plinom za nesmetan rad hlađenja
- Pomoću brzo otpuštajućih spojnica, povezni vodovi mogu se proširiti do 30 m za hlađenje udaljenih soba i soba bez prozora
kupiti
Klima uređaj PT 4500 S s izmjenjivačem topline
Dijeljeni klimatizacijski sustav PT 4500 S s izmjenjivačem topline impresionira svojim vrlo stabilnim kućištem otpornim na udarce. Moguća područja primjene uključuju gastronomiju, tvornice ili sajmove.
Tehničke specifikacije
| Tehničke specifikacije | ||
|---|---|---|
| Općenito | ||
| Kat. broj | 1.210.001.065 | |
| Tip | ||
| Podjela | ||
| Monoblok | ||
| Kapacitet hlađenja na 25 ° C | ||
| Kapacitet hlađenja [kW] | 4,5 | |
| Kapacitet hlađenja [Btu / h] | 15.400 | |
| Kapacitet hlađenja | ||
| maks. [kW] | 5,5 | |
| maks. [Btu / h] | 18.800 | |
| Količina zraka | ||
| Razina min. [M³ / h] | 550 | |
| Nivo max. [m³/h] | 850 | |
| ventilator | ||
| Nivoi puhanja | 2 | |
| Ostvariva sobna temperatura (min.) | ||
| ovisno o uvjetima korištenja [° C] | 10 | |
| Rashladni medij | ||
| Rashladni medij | voda | |
| Okolišni uvjeti | ||
| Raspon temperatura min. [° C] | 7 | |
| Raspon temperatura maks. [° C] | 35 | |
| Električne vrijednosti | ||
| Priključak na mrežu | 230 V/50 Hz | |
| Potrošnja energije [kW] | 2 | |
| Nominalna potrošnja struje [A] | 8,7 | |
| preporučena zaštita [A] | 16 | |
| Elektro priključak | ||
| Konektor | CEE 7/7 | |
| kompresor | ||
| Tip rashladnog sredstva | R-410A | |
| Količina rashladnog sredstva [g] | 760 | |
| GWP faktor | 2.088 | |
| CO2 -ekvivalent | 1,59 | |
| Usisna strana tlaka [MPa] | 0,87 | |
| Izlazna strana tlaka [MPa] | 2,45 | |
| Buka pri radu | ||
| Razina 1 - udaljenost 3 m [dB (A)] | 47 | |
| Razina 2 - udaljenost 3 m [dB (A)] | 54 | |
| Ispušni zrak | ||
| Ukupna duljina [m] | ||
| Promjer [mm] | ||
| Potrošnja energije vanjske jedinice | ||
| kW | 0,14 | |
| Vrijednosti zvuka vanjska jedinica | ||
| Razina zvuka maks. - 3 m [dB (A)] | 62 | |
| Spojni vod vanjske jedinice | ||
| Ukupna duljina [m] | 30 | |
| dimenzije | ||
| Duljina (bez pakiranja) [mm] | 363 | |
| širina (bez pakovanja) (mm) | 697 | |
| visina (bez pakovanja) (mm) | 997 | |
| Težina | ||
| (bez pakiranja) [kg] | 93 | |
| Oprema, karakteristike i funkcije | ||
|---|---|---|
| Odvod kondenzata | ||
| automatski | ||
| sa spremnikom za vodu | ||
| Ispušni zrak | ||
| s odvodom kondenzata | ||
| Sobni termostat | ||
| prethodan | ||
| Sobni filtar za zrak | ||
| lako dostupno | ||
| pročišćiva | ||
| Dodatne funkcije | ||
| Funkcija ventilacije | ||
| Automatska funkcija | ||
| Automatska dijagnoza kvara | ||
| Funkcija ljuljačke | ||
| mobilnost | ||
| Udubljeni rukohvati | ||
| Ručke za nošenje / transport | ||
Serijska oprema
nije u isporuci
nije raspoloživo
