Dostupnost podataka temelj je optimizacije procesa i rada tehničkih sustava. Otočna rješenja koja nisu baš kompatibilna ili složena znanja o rukovanju dosad su stajala na putu jednostavne i fleksibilno kombinirane mogućnosti primjene za obrtničke i manje industrijske tvrtke.

TTSL® uklanja ovu prazninu i čini široku paletu senzorskih podataka dostupnim brzo i jednostavno na bilo kojoj lokaciji - bez potrebnog stručnog znanja, postojeće mreže tvrtke i dugotrajnih IoT projekata.

TTSL® je modularan cjeloviti sustav temeljen na oblaku sa svim komponentama koje su vam potrebne za prikupljanje mjernih podataka: širok raspon senzora i sučelja, pristupnici velikog dometa i korisničke aplikacije za puštanje u rad i konfiguriranje vašeg sustava kao i za pohranu , analiziranje i dokumentiranje vaših izmjerenih podataka.

TTSL® platforma - pristupnik, MultiMeasure Cloud, tehnologija senzora i povezivost - omogućuje fleksibilne scenarije primjene vrlo jednostavno putem plug & play za daljinsko praćenje, daljinsko upravljanje, analizu i dokumentaciju vaših strojeva i procesa. Bilo da se radi o sanaciji štete od vode, građevinskoj tehnologiji ili industrijskoj proizvodnji - u tren oka sve izmjerene vrijednosti i informacije o stroju dostupne su vam putem MultiMeasure Clouda na vašem računalu ili pametnom telefonu.

Kombinirajte pojedinačno i proširite prema potrebi

Zahvaljujući modularnom dizajnu i stalno rastućem rasponu dodataka, možete sastaviti potrebne pristupnike i senzore s TTSL-om za praktički svaku primjenu i proširiti svoju TTSL opremu novim senzorima u bilo kojem trenutku.

Imate koristi od transparentnog modela određivanja cijena: Postoje samo jednokratni troškovi nabave hardvera, plus naknada za korištenje za MultiMeasure Center uključujući uslugu ažuriranja za aplikaciju i desktop klijenta.

Mobilna upotrebljivost i modularna koncepcija TTSL sustava omogućavaju njegovu upotrebu za širok raspon korisničkih skupina i zadataka jednostavnim plug & play.

Sanatori štete od vode trebaju svestrani sustav za daljinsko praćenje aktivnih gradilišta. S TTSL-om se klimatski podaci mogu pozvati na licu mjesta s uredskog računala ili putem aplikacije, mogu se zabilježiti podaci o potrošnji električne energije, a procesi sušenja mogu se analizirati, arhivirati i dokumentirati.

TTSL® preuzima sve nadzorne zadatke za vaše instalacije za sušenje, upozorava vas 24 sata na dan u slučaju problema i automatski javlja kada je sušenje završeno i uređaji se mogu rastaviti - to eliminira potrebu za skupim međumjerenjima od strane servisera. Osim toga, sustav može odmah poslati poruku alarma u slučaju zastoja stroja ili nestanka struje.

S aplikacijom u oblaku MultiMeasure Center vi i ovlašteni zaposlenici uvijek imate pregled svih instalacija i povijesti s bilo kojeg krajnjeg uređaja te možete generirati profesionalna izvješća o napretku za klijente i osiguravajuća društva. A uz TTSL® MultiStat, uređaji spojeni na TTSL® također se mogu uključiti ili isključiti izravno putem oblaka.

Izravno na stranicu s informacijama o TTSL-u za obnavljače štete od vode ...

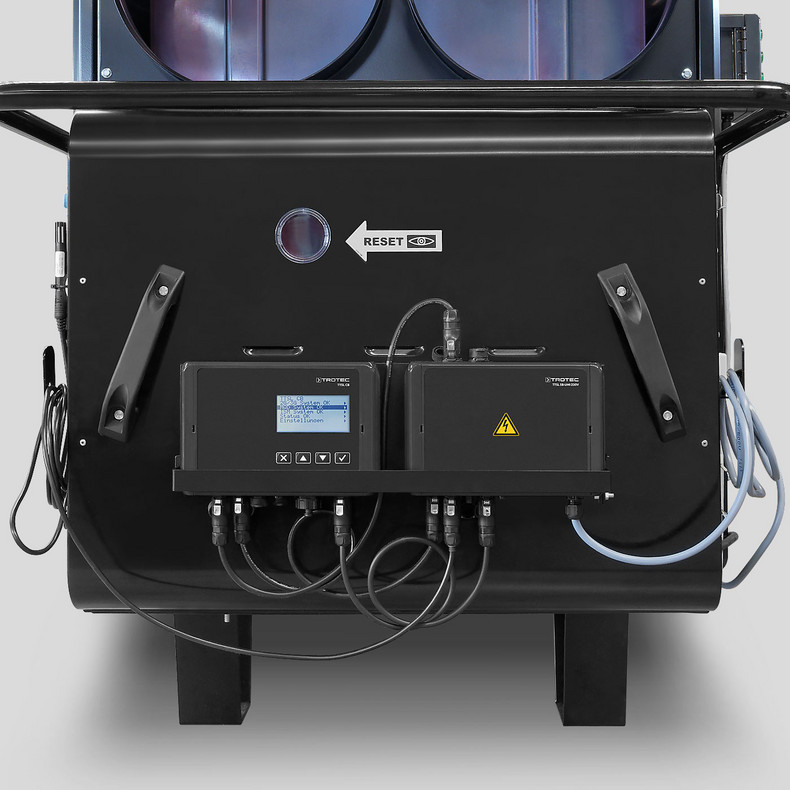

Tvrtke koje iznajmljuju strojeve imaju koristi od fleksibilnog alata za praćenje korištenja unajmljenih strojeva. Daljinski nadzor daje sve potrebne mjerne podatke i omogućuje jednostavnu pomoć kod problema u radu, kao što su prazni spremnici kod grijanja zgrada uljnim grijačima.

Uz TTSL®, proizvodne tvrtke imaju praktično rješenje za naknadno opremanje postojećih strojeva modernom tehnologijom IoT senzora za automatizirani nadzor strojeva s prikupljanjem proizvodnih podataka i statusa stroja ili za praćenje procesa.

TTSL® vam sve približava kao da ste sami tamo!

TTSL® nudi širokom spektru industrija praktički neograničene mogućnosti primjene, jer zahvaljujući TTSL® bilo koji podaci mogu biti snimljeni, analizirani i dokumentirani na daljinu bez potrebe za prisustvom na licu mjesta. Ovo ubrzava mogućnosti odgovora, povećava učinkovitost sustava i štedi vrijeme i novac.

Koristite ovaj univerzalno primjenjiv sustav za daljinski nadzor, daljinsko upravljanje, analizu i dokumentiranje vaših strojeva i procesa - jednostavno u pokretu putem pametnog telefona ili uredskog računala. Novi TTSL® sustav tvrtke Trotec omogućuje praćenje stanja na najjednostavniji način.Bilježite i nadzirite širok raspon mjernih podataka sa svih vaših gradilišta ili strojnih procesa.

TTSL® senzori mogu zabilježiti široku paletu izmjerenih varijabli izravno na licu mjesta. Dostupne su različite senzorske kutije sa specifičnim sučeljima za povezivanje senzora specifičnih za projekt. Senzorske kutije su kabelom spojene na TTSL pristupnik. Time se snimljeni podaci u redovitim intervalima putem GSM-a prenose u Trotec aplikaciju u oblaku MultiMeasure Center, kojoj se može pristupiti putem stolnog računala ili aplikacije. Daljinske naredbe također se mogu prenijeti na TTSL pristupnik preko MultiMeasure Centera, kao što su ažurirane granične vrijednosti alarma ili naredbe za isključivanje stroja.

Shema strukture TTSL instalacije

Osnovna instalacija:

Srce osnovne instalacije TTSL-a je TTSL® CB (komunikacijski most). TTSL® CB ima sva sučelja za povezivanje potrebnih TTSL® SB senzorskih kutija i za GSM prijenos podataka u oblak. Upotreba jednog TTSL® CB-a dovoljna je za prikupljanje podataka na samo jednom mjernom mjestu.

Napredna instalacija:

Ako se na licu mjesta treba nadzirati nekoliko mjernih mjesta, tada se postavlja jedan ili više TTSL® MB i spajaju na potrebne senzore. U ovom slučaju, TTSL® MB djeluje kao zapisivač podataka za snimanje izmjerenih vrijednosti povezanih senzora. U slobodno definiranim intervalima, svaki TTSL® MB prosljeđuje svoje podatke putem ISM radija do instaliranog TTSL® CB-a, koji prikuplja sve podatke sa svih TTSL® MB-ova i automatski ih šalje u oblak.

S aplikacijom u oblaku MultiMeasure Center uvijek imate pregled svih instalacija i povijesti s bilo kojeg krajnjeg uređaja i možete generirati profesionalna izvješća o napretku za klijente i osiguravajuća društva.

MultiMeasure Center navodi sve postojeće projekte koji se tamo mogu kreirati, konfigurirati, analizirati i arhivirati. Prikaz projekta prikazuje sve povezane mjerne i senzorske kutije, kao i povezane vrste senzora na prvi pogled. Svi metapodaci za vaše projekte mogu se pohraniti u MultiMeasure Center, uključujući instalirane komponente kao i lokaciju, članove projektnog tima ili predviđeno vremensko razdoblje.

Svi vaši projektni podaci sigurno su pohranjeni i šifrirani u oblaku. Svi podaci iz završenih projekata također vam ostaju dostupni koliko god želite.

Ako su strojevi instalirani na licu mjesta spojeni na napajanje putem TTSL® MultiStat, ne samo da se može pratiti radni status ili potrošnja energije, već se povezani strojevi mogu prema potrebi uključiti ili isključiti putem MultiMeasure Centera.

Jasna analiza mjernih podataka - dobro osmišljeno upravljanje alarmima

S MultiMeasure Centerom možete pregledavati tokove mjernih podataka svih senzora instaliranih u projektu tijekom vremena, povećavati i smanjivati ​​za detaljan prikaz ili ograničiti prikaz na željena vremenska razdoblja. A dobro osmišljeno upravljanje alarmom TTSL® sustava ne samo da omogućuje korisnicima definiranje pojedinačnih graničnih vrijednosti za svaku mjernu varijablu senzora, koja, ako se premaši ili padne ispod, automatski generira poruku alarma.

Poruke alarma također se mogu slati različitim ili više primatelja poruka u isto vrijeme za postizanje različitih graničnih vrijednosti u pojedinačnim razinama eskalacije - čak i na projektima.

sustav s više klijenata

Svi mjerni podaci šalju se bežično u oblak putem mobilne mreže (GSM) u definiranim intervalima i može im se pristupiti i analizirati putem osobnog računala ili klijenta aplikacije, dokumentirati za klijente ili dijeliti s kolegama i kupcima putem SenseSharea.

Osim toga, MultiMeasure Center je dizajniran da bude sposoban za klijenta, tako da integrirana administracija korisnika i korisnika ne samo da omogućuje fleksibilnu administraciju i dodjelu projekata različitim zaposlenicima, već se također mogu administrirati pod-projekti za vaše klijente i pružiti im pojedinačni korisnik prava.

S klijentskom aplikacijom, TTSL® instalacije mogu se jednostavno konfigurirati na licu mjesta i prenijeti u oblak. Sve TTSL® kutije za mjerenje i senzore opremljene su pojedinačnim QR kodom za tu svrhu, koji se jednostavno očitava putem aplikacije. Tijekom toga, pojedinačne komponente mogu dobiti bilo koje ime, dodijeliti ih projektima ili kreirati nove projekte.

Osim toga, ovlašteni korisnici mogu pristupiti trenutnim projektnim podacima ili statusima strojeva s bilo kojeg mjesta u bilo koje vrijeme, nadzirati procese i unositi izmjene u projekt.

Kao komunikacijsko sučelje s oblakom, TTSL® CB (komunikacijski most) upravlja svim povezanim TTSL® komponentama, prikuplja sve snimljene podatke mjerenja kao međuspremnik i automatski ih šalje u oblak.

TTSL® CB može se konfigurirati brzo i jednostavno pomoću jednostavne kontrole s 4 tipke. Integrirani zaslon s integriranim pozadinskim osvjetljenjem u četiri boje za brzu vizualnu povratnu informaciju o radnom statusu osigurava prikaz visokog kontrasta čak i pri dnevnom svjetlu.

TTSL® CB nije samo opremljen s četiri 5-pinske utičnice za brzo spajanje za spajanje raznih TTSL®-SB senzorskih kutija, već ima i sučelja za Ethernet, ISM i GSM.

U složenijim višestrukim instalacijama, podaci se razmjenjuju s drugim instaliranim TTSL®-MB mjernim kutijama putem ISM-a - do 63 dodatne TTSL®-MB mjerne kutije mogu se integrirati u instalaciju putem jednog TTSL® CB-a pomoću ISM radija.

A TTSL® CB se automatski povezuje s oblakom putem mobilne mreže. Standardni moduli su GSM 2G/3G, ali na zahtjev se mogu ugraditi i drugi. TTSL® CB se isporučuje bez SIM kartice, tako da kupac može koristiti bilo kojeg dobavljača SIM kartice.

TTSL® CB se napaja strujom preko isporučene jedinice za napajanje – također za kabelski spojene TTSL® SB senzorske kutije. Za pufersko napajanje koriste se dvije integrirane baterije (2,6 Ah).

Robusno kućište, koje je opremljeno zaštitom rubova, može se više puta složiti, a zahvaljujući klasi zaštite IP68, bez problema se može koristiti iu teškim uvjetima na gradilištima.

Kao zapisivač podataka, TTSL® MB (Measurement Bridge) prikuplja sve izmjerene vrijednosti iz povezanih senzorskih kutija za dohvaćanje pomoću TTSL® CB. Nekoliko TTSL® MB može se instalirati paralelno na licu mjesta i njima upravlja TTSL® CB.

TTSL® MB može se konfigurirati brzo i jednostavno pomoću jednostavne kontrole s 4 tipke. Integrirani zaslon s integriranim pozadinskim osvjetljenjem u četiri boje za brzu vizualnu povratnu informaciju o radnom statusu osigurava prikaz visokog kontrasta čak i pri dnevnom svjetlu.

Uz iznimku GSM sučelja, TTSL® MB je gotovo identičan u konstrukciji kao TTSL® CB i također sadrži četiri 5-pinske utičnice za brzo spajanje za spajanje raznih TTSL® SB senzorskih kutija, kao i Ethernet i ISM sučelje.

TTSL® MB se napaja strujom preko isporučene jedinice za napajanje – također za kabelski spojene TTSL® SB senzorske kutije. Za pufersko napajanje koriste se dvije integrirane baterije (2,6 Ah).

Robusno kućište, koje je opremljeno zaštitom rubova, može se više puta složiti, a zahvaljujući klasi zaštite IP68, bez problema se može koristiti iu teškim uvjetima na gradilištima.
