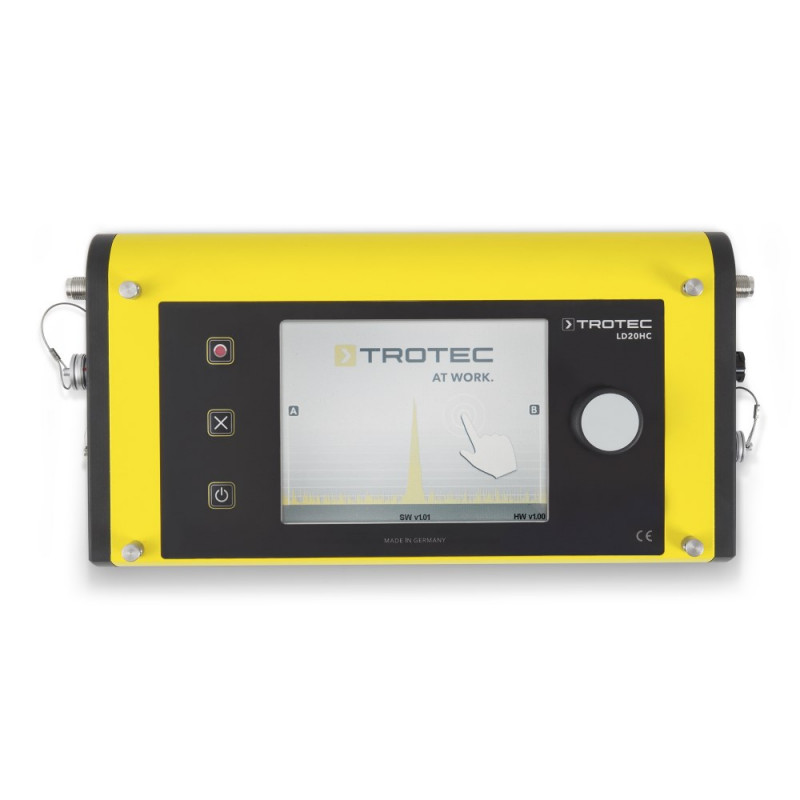

Korelator LD20HC

(0)
Ocijeni proizvod

Kataloški br.: 3110008205

Broj pregleda: 538

26,550.00KM

sa PDV

Preostala mala količina na skladištu!

- +
Brza kupovina
Zapamti Usporedi
Podijeli:
Korelator LD20HC

Izdvojeno & Detalji

Korelator LD20HC

Opis

Korelacija je metoda računalno potpomognuta, s kojom se može provesti vrlo točna detekcija curenja.

Zvuk se emitira iz svake propuštene točke, koja se širi preko cijevi i prenosi ga na hidrante, ventile ili slajdove. Na do tri kontaktne mjerne točke, zvuk je snimljen uzorkom signala visoke osjetljivosti i prenosi se na korelator putem LD radio odašiljača.

LD20HC izračunava točan položaj curenja od vremenske razlike između tih signala, uzimajući u obzir materijal, promjer cijevi i duljinu mjerenja.

Tijekom otkrivanja curenja pomoću drugih elektroakustičkih metoda – osobito s dugim cjevovodima – može se izvoditi samo s teškoćama zbog ometajućih čimbenika kao što su vremenske neprilike, dubina ukopane cijevi ili visoka razina buke, a takav slučaj se može lako otkriti korelacijom.



LD20HC kombinira kvalitetu inžinjerstva "made in Germany" s najnovijom tehnologijom za otkrivanje propuštanja u cjevovodima ili mrežama pitke vode i stoga je idealna standardna oprema za dobavljače vode i pružatelje mjeriteljskih usluga.

Na mjestima propuštanja voda izlazi pod pritiskom, stvarajući buku izlaza, koja se kreće u oba smjera kroz cjevovode, a detektira ga visoko osjetljivi senzori, koji se mogu postaviti na dostupnim mjestima kao što su hidranti ili ventili.

Budući da vrsta vodene cijevi uvijek utječe na širenje zvuka, materijal i promjer svih cijevi mogu se navesti u LD20HC, a do 20 dijelova cijevi može se ispitati samo s jednim mjernim postupkom.

Zabilježeni signal se pojačava i prenosi radijom do korelatora, što omogućuje primjenu 256 slobodno odabranih filtera na signal.

Također se može koristiti i za otkrivanje akustična mjesta propuštanja

LD20HC može osim toga različite mikrofone za tijelo i pod postaviti za slušanje. Na primjer, pomoću kombiniranog primijenjenog podnog mikrofona koji pomoću korelacije provjerava identificirana mjesta propuštanja, ali isto tako i usmjerava bilo koje drugo akustično mjesto propuštanja.

Zahvaljujući patentiranoj pametnoj funkciji, možete vidjeti izravno na zaslonu ono što je važno: potencijalne točke propuštanja prikazat će se kao grafički indikator te na najstrmnijem vodostaju leži točka propuštanja. Brže i lakše, propuštanje se ne može otkriti akustično!









Standardni opseg isporuke:

  • Korelator LD20HC sa dvije antene i trakom za nošenje
  • LD K – zvučno izolirane slušalice
  • Punjač baterije
  • LD-TA-odašiljač 1 uklj.zvučni senzor, crvena boja
  • LD-TB-odašiljač 2 uklj.zvučni senzor, žuta boja
  • Transportni kofer za mjerni uređaj, LD-TA, LD-TB i dodaci


Opcionalno dostupan pribor:

  • LD-TC – odašiljač 3 uklj. zvučni senzor, plava boja
  • LD20 MA – magnetska baza za korelator sa pojačavanjem
  • LD20 MA+ - magnetska baza za korelator sa pojačavanjem (4 dB dobitak)
  • LD20 Hidro - Hidofon bez manometra
  • LD20 Hidro UF - Adapter za hidrofon na DIN pomičnom hidrantu s unutarnjim navojem od 1 inča za montažu kliznim ključem
  • LD6000 VK – priključni kabel za mikrofone u uzemljenju
  • LD6000 BMW – mikrofon zaštićen vjetrom
  • LD6000 BM – univerzalni mikrofon s magnetskim adapterom
  • LD6000 DA – tripod adapter
  • LD6000 VL – produženje šipke s vrhom


Karakteristike

  • Kombinirani uređaj za mjerenje korelacije i otkrivanje aksustičkog propuštanja
  • Napredna tehnologija mjerenja s iznimno brzim 6-jezgrenim procesorom u robusnom aluminijskom kućištu
  • 64-Bit-tri točke korelacije
  • Analiza frekvencije (FFT)
  • Materijal i promjer dijelova cijevi koji se mjere
  • Mjerenje korelacije koja štedi vrijeme do 20 sekcija cijevi u jednom mjerenju
  • Inovativna pametna funkcija za još bržu akustičku detekciju točaka propuštanja (patentirana)
  • Korisničke upute o rukovođenju s dvostrukom kontrolom dodirnog zaslona
  • Visokosenzitivni prijamnici i moćni radio-odašiljači – više od 60.000 puta pojačanja
  • Priključak za mikrofone za tjelesne i podne zvukove

Tehnički opis

  • Načini rada: Korelacija otkrivanje curenja (Automatski, ručno); akustična detekcija propuštanja (F & L, Smart)
  • Funkcije mjerenja i uređaja: Automatsko podešavanje filtra, automatsko pojačanje, preferencijalna memorija za ručne postavke filtra, razina zvuka-zaštita od nadjačavanja
  • Mjerna rezolucija (korelacija): 5 cm pri 100 m mjerne udaljenosti
  • Mjerna rezolucija (Akustična detekcija propuštanja): 0-99 brojki (ekvivalent za dB)
  • Kontrola: preko zaslona osjetljivog na dodir ili gumba i rotirajuće kontrole
  • Pojačavanje: 120 dB pri niskim razinama buke
  • Ulazni otpor: 1 MOhm
  • Filter: 256 visokopropusni i niskopropusni filter
  • Frekvencijski spektar: 0 - 5.000 Hz (korelacija); 0 - 4.000 Hz (akustično otkrivanje propuštanja)
  • Prikaz: LCD zaslon u boji (5,7 inča) s pozadinskom rasvjetom
  • Kontrola baterija preko mikrokontrolora
  • Izlazni otpor: < 10 Ohm
  • Opskrba energijom: integrirani Ni-MH akumulator, 8500 mAh
  • Trajanje rada: više od 10 h u neprekidnom radu s jednim ciklusom punjenja
  • Odašiljač: do 100 mjerenja po radu
  • Veze: 2x SMA antenske utičnice, Bajonett-priključak senzora (IP65), 4-PIN-utičnica za punjenje s poklopcem (IP65), 3-PIN-priključak za slušalice sa navlakom (IP65), USB-kabelski priključak sa navlakom (IP65)
  • Jezik izbornika: Njemački, engleski, francuski, talijanski, portugalski, poljski, švedski, ruski, turski, hrvatski, slovenski, slovački, kineski
  • Zaštitna klasa: IP65
  • Kućište: Aluminij, plastificiran
  • Mjere (D x Š x V): 380 x 155 x 67 mm
  • Težina: 2.300 g
